Van bouwplan naar SIP-panelen: paneelraster, aansluitingen, berekening en stuklijst
Hoe een aanvraag voor een woning in SIP-panelen door FlowCraft loopt: het plan van de architect, een 3D-model met het paneelraster, de aansluitingen volgens het systeemdetail, de berekening van wand, vloer en dak, het warmteverlies en de stuklijst.
FlowCraft automatiseert hele bedrijfsprocessen, van de aanvraag die binnenkomt tot de factuur die buitengaat. Voor een bouwer met SIP-panelen begint dat bij het plan van de architect.
Zo loopt een aanvraag
Dezelfde woning als in de video, stap voor stap.
1. Het plan van de architect komt binnen

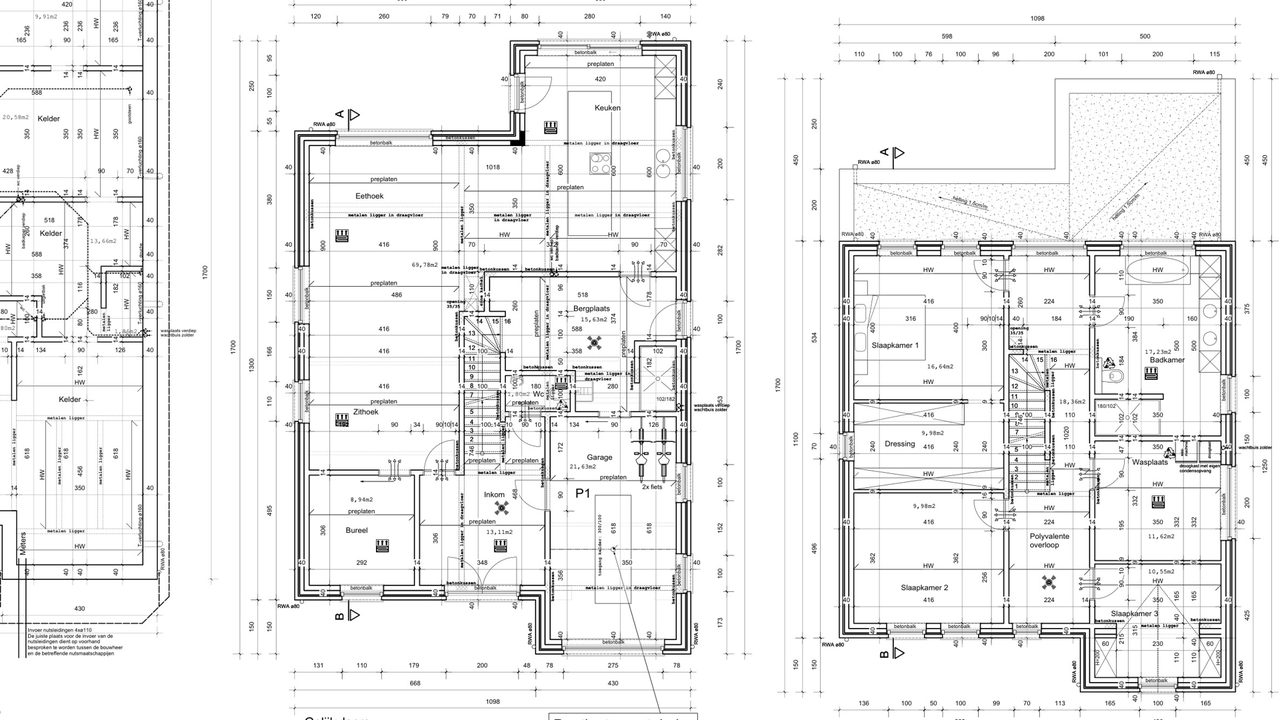

Een aanvraag komt per mail binnen, met het plan als pdf. Het platform leest de gronden van gelijkvloers, verdieping en zolder, de snede en de vier gevels. Uit de snede komen de vloerpeilen en de dakhelling van 40 graden, uit de gevels de hoogte van elk raam en elke deur.
2. Een 3D-model met het paneelraster

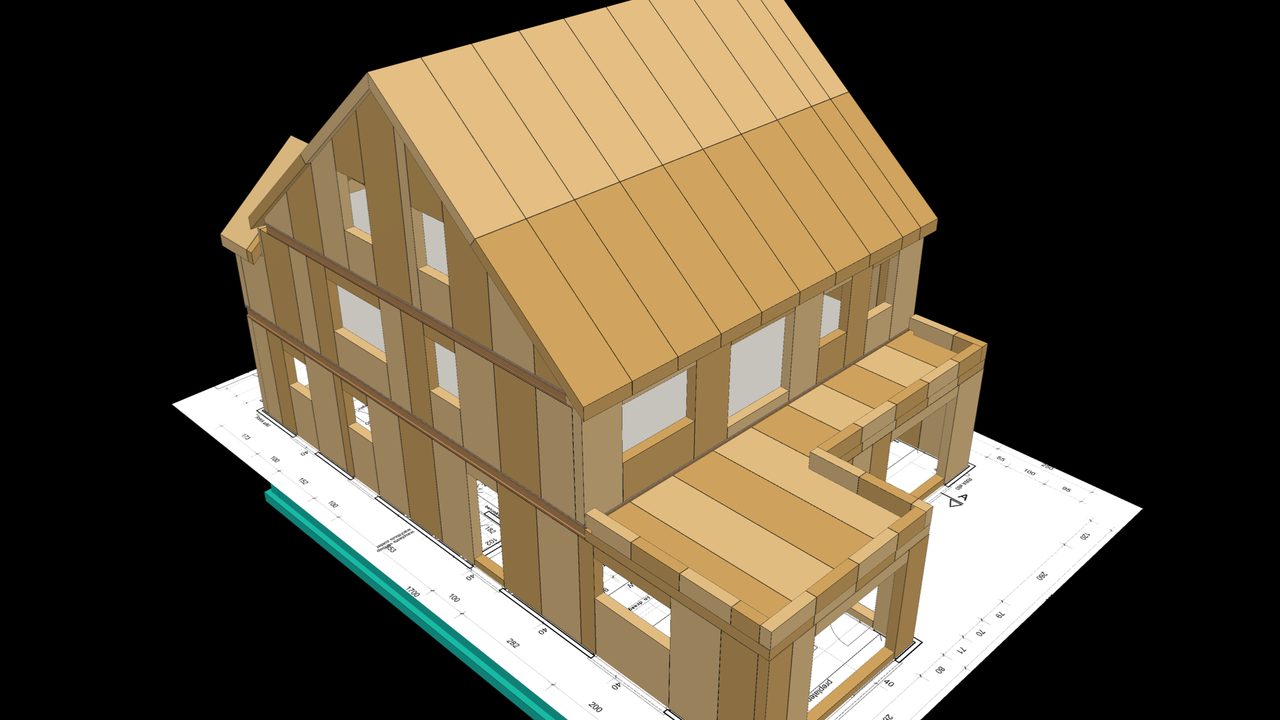

Op het plan groeit het 3D-model van de woning, op de bestaande kelder. Daarna komt het raster van SIP-panelen op wanden en dak.
Paneelbreedte, maximale lengte, dikte en voegregel zijn instellingen. Met 1,20 m breed en tot 5,80 m lang krijgt elke opening een voeg aan beide kanten en het dak een voeg halverwege. De vloeren zijn I-liggers met een OSB-vloerplaat; het dak ligt op een nokbalk en een gording per dakvlak.
3. De aansluitingen volgens het systeemdetail

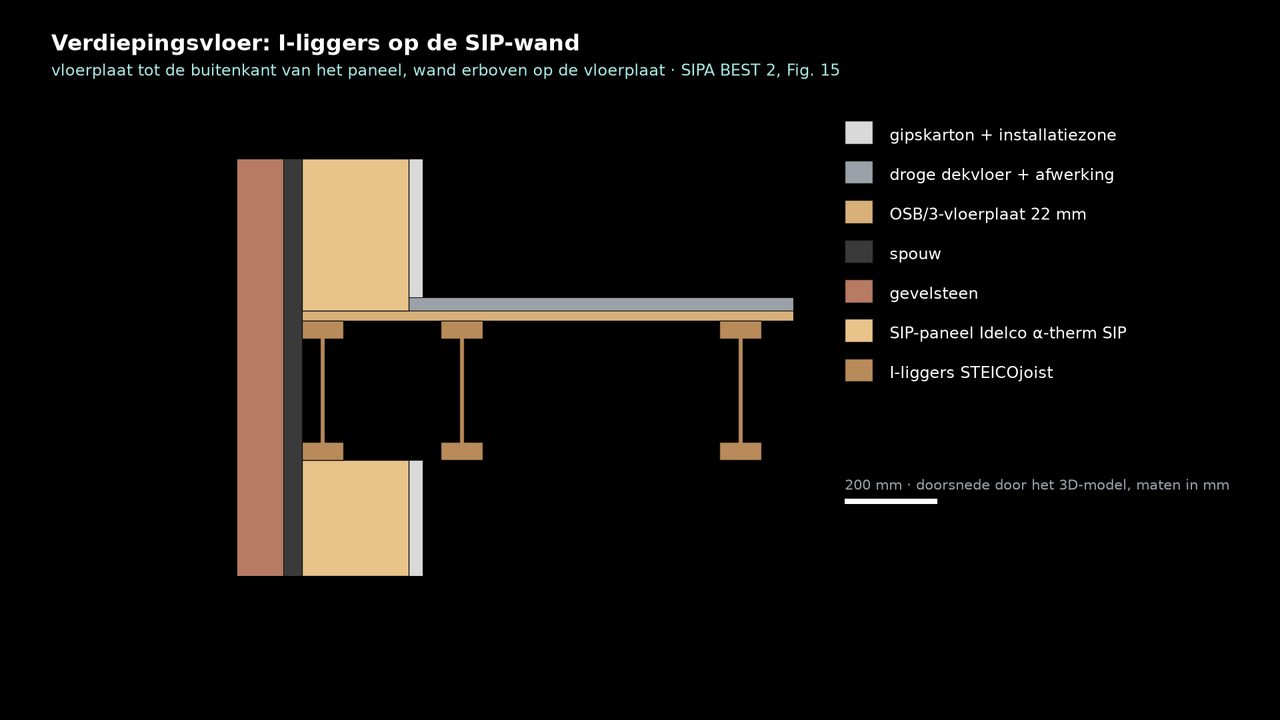

Vloer en wand sluiten aan zoals het systeemdetail het voorschrijft. De I-liggers liggen op de SIP-wand, de vloerplaat loopt door tot de buitenkant van het paneel en de wand van de verdieping staat op die vloerplaat (SIPA BEST 2, Fig. 15). Het gevelblad van gevelsteen en spouw staat op de kelderwand en loopt ononderbroken voor de vloeren door tot onder het dak; de welfsels lopen onder de SIP-wand door tot tegen het gevelblad.

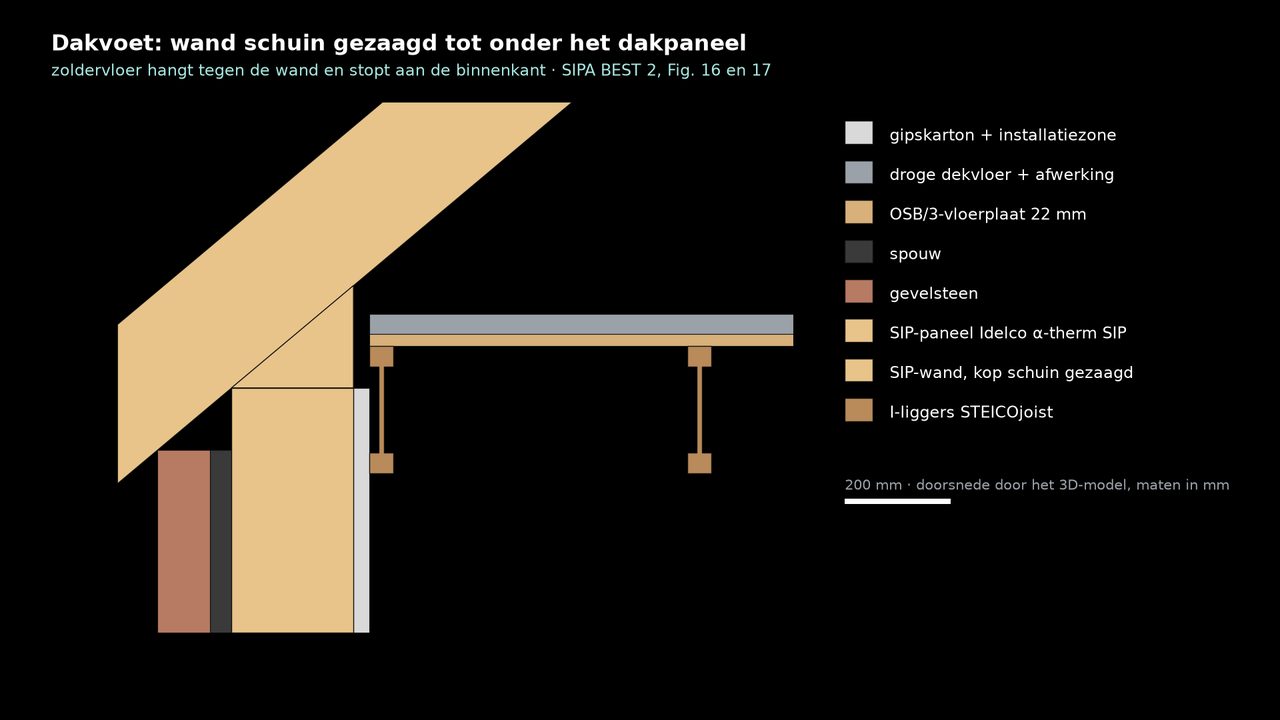

Voor deze woning gelden drie systeemregels. De vloeren zijn I-liggers, omdat een vloer in SIP 230 over 6 m te ver doorbuigt. Zolder: hangende vloer tegen de dakvoetwand (SIPA Fig. 16), wand schuin gezaagd tot onder het dakpaneel (Fig. 17); op de zolder stopt de vloer daardoor aan de binnenkant van de wand. Het dak ligt op een nokbalk en een gording op de voeg halverwege elk dakvlak, in GL24h op stijlen boven de dragende wanden van de verdieping.
4. In de BIM-viewer

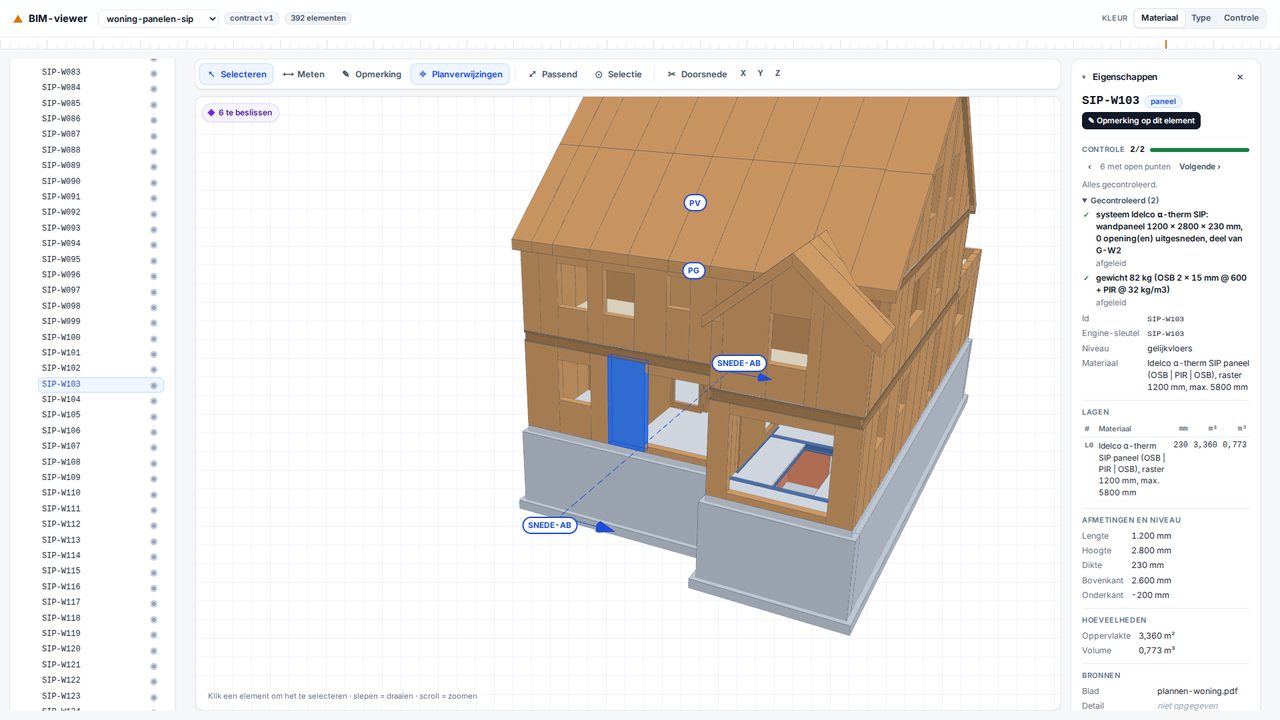

De doorsnede op de lijn van Snede AB ligt naast de tekening van de architect. Elk onderdeel is een element: elk paneel, elke I-ligger en elke balk. U klikt het aan en ziet zijn maat, systeem, gewicht en waar het op het plan staat.
5. De berekening van wand, vloer en dak

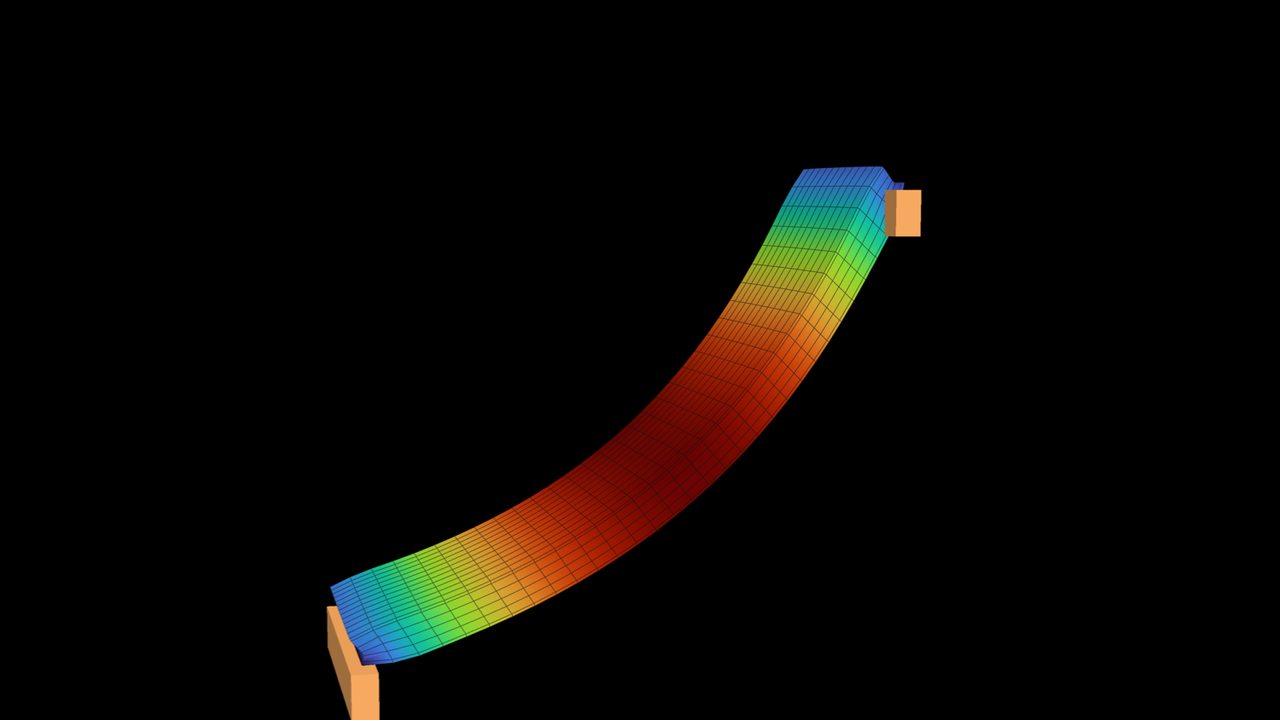

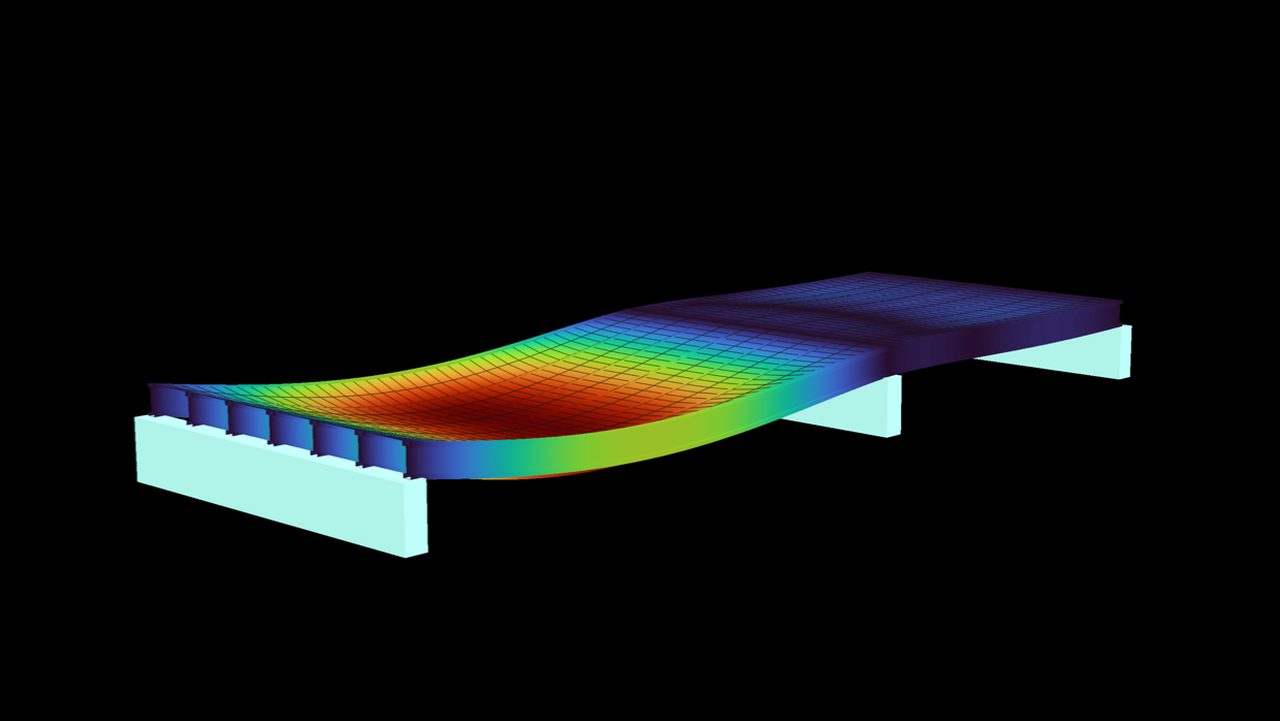

Een eindige-elementenberekening op de echte onderdelen. Het wandpaneel naast de deur krijgt de wind en de last van dak, wand en vloerranden. De I-liggervloer ligt over drie steunpunten met 6,1 en 4,4 m overspanning; het dakpaneel overspant 3,77 m van gording tot nokbalk.
Om de 600 mm halen SJL 45 en SJL 60 de eigenfrequentie van 8 Hz niet. Het platform kiest SJL 90 300 om de 600 mm, voor de zolder SJL 45 240 om de 600 mm.
| Toets | Resultaat |
|---|---|
| SIP-wand, doorbuiging onder wind (grens H/300) | 2,2 ≤ 9,3 mm |
| SIP-wand, druk in de OSB-huid | 0,62 ≤ 11,6 N/mm² |
| vloer SJL 90 300 om de 600, w_inst nuttig (L/300) | 9,3 ≤ 20,3 mm |
| vloer, eigenfrequentie | 8,8 ≥ 8 Hz |
| vloer, puntlast 1 kN | 1,08 ≤ 1,5 mm |
| vloer, moment · dwarskracht per ligger | 10,7 ≤ 15,4 kNm · 4,6 ≤ 9,9 kN |
| dakpaneel, doorbuiging (grens L/300) | 9,0 ≤ 12,6 mm |
| gording · nokbalk GL24h 140 × 240, buiging | 9,9 · 11,2 ≤ 15,4 N/mm² |
| stijl onder de nokbalk, knik | 1,9 ≤ 5,5 N/mm² |
Wind volgens EN 1991-1-4 (26 m/s, terrein II), toetsing volgens EN 1995-1-1, liggerwaarden van STEICO (ETA-06/0238). De OSB-vloerplaat is niet meewerkend gerekend.
6. Warmteverlies en koellast per ruimte

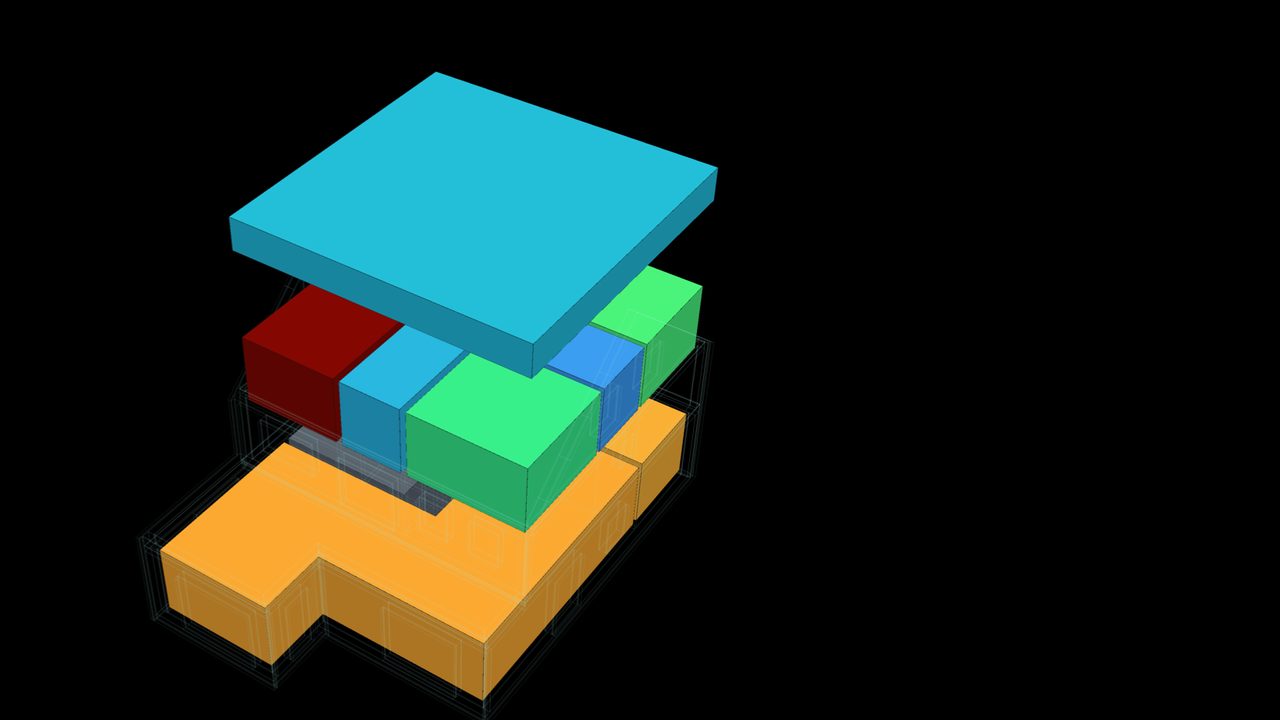

Met de U-waarden van de opbouw rekent het platform per ruimte het warmteverlies uit volgens EN 12831-1. Voor de zomer berekent EnergyPlus de koellast op een ontwerpdag in Brussel, met de voorgevel naar het noordwesten.
| De woning | |
|---|---|
| warmteverlies (buiten −8 °C) | 4 798 W |
| koellast, piek | 6 262 W |
| warmtevraag per jaar | 5 188 kWh |
| koelvraag per jaar (26 °C) | 2 288 kWh |
| U buitenwand · hellend dak · raam | 0,12 · 0,12 · 1,1 |
| Warmteverlies per ruimte | |
|---|---|
| leefruimte en keuken (20 °C) | 1 661 W · 24,1 W/m² |
| bureel (20 °C) | 212 W · 23,7 W/m² |
| inkom en trap (18 °C) | 318 W · 15,9 W/m² |
| wc (18 °C) | 29 W |
| douche (24 °C) | 210 W |
| slaapkamer 1 (18 °C) | 223 W · 13,4 W/m² |
| dressing (18 °C) | 73 W · 7,3 W/m² |
| slaapkamer 2 (18 °C) | 214 W · 14,2 W/m² |
| badkamer (24 °C) | 603 W · 34,5 W/m² |
| wasplaats (18 °C) | 145 W · 12,5 W/m² |
| slaapkamer 3 (18 °C) | 228 W · 20,7 W/m² |
| overloop (18 °C) | 201 W · 8,8 W/m² |
| zolder (16 °C) | 963 W · 9,3 W/m² |
Buiten −8 °C (NBN EN 12831-1 ANB), 309 m² verwarmde vloer.
7. De stuklijst
De stuklijst komt uit hetzelfde model als de berekening: elk paneel met zijn maat, dikte, oppervlakte, gewicht en de openingen die eruit gesneden zijn, en elke ligger en balk met zijn lengte.
| Onderdeel | Aantal · hoeveelheid |
|---|---|
| wandpanelen gelijkvloers, 230 mm | 80 · 120,6 m² |
| wandpanelen verdieping, 230 mm | 57 · 96,9 m² |
| wandpanelen zolder, 230 mm | 24 · 40,8 m² |
| dakpanelen plat dak achterbouw, 230 mm | 9 · 33,2 m² |
| dakpanelen hellend dak, 230 mm | 46 · 168,1 m² |
| I-liggers verdieping, SJL 90 300 om de 600 mm | 30 · 230,8 m |
| I-liggers zolder, SJL 45 240 om de 600 mm | 25 · 206,4 m |
| vloerplaat OSB/3 22 mm | 224,2 m² |
| gordingen en nokbalk GL24h 140 × 240 | 3 · 30,7 m |
| stijlen GL24h en schuine muurplaten | 8 · 0,35 m³ |
| panelen netto · bruto | 459,6 · 482,2 m² |
| panelen volume · gewicht | 105,7 m³ · 11,2 t |
Netto is het paneel zelf na de uitsparingen, bruto de rechthoek waaruit het gesneden wordt. Het platte dak van de achterbouw overspant in SIP-panelen de korte richting, tot 4,5 m.
Rekenwaarden en bronnen
Wat niet op het plan staat, rekent het platform met deze waarden. Elk van die waarden is een instelling.
| SIP-paneel | Idelco α-therm SIP 230 mm, U 0,12 W/m²K; 1 200 mm breed, 1 500 tot 5 800 mm lang; OSB-huid 2 × 15 mm, PIR-kern G 3,0 N/mm² (rekenwaarden) |
| vloeren | STEICOjoist (ETA-06/0238): verdieping SJL 90 300 om de 600 mm, zolder SJL 45 240 om de 600 mm; OSB/3 22 mm; droge dekvloer 0,35 kN/m² (rekenwaarde); balkenlaag gevuld met minerale wol (aanname) |
| dak | nokbalk en gording GL24h 140 × 240 (Binderholz, EN 14080) op stijlen 140 × 140; fv,g,k 3,5 N/mm² en wind op het dak cpe +0,7 (rekenwaarden) |

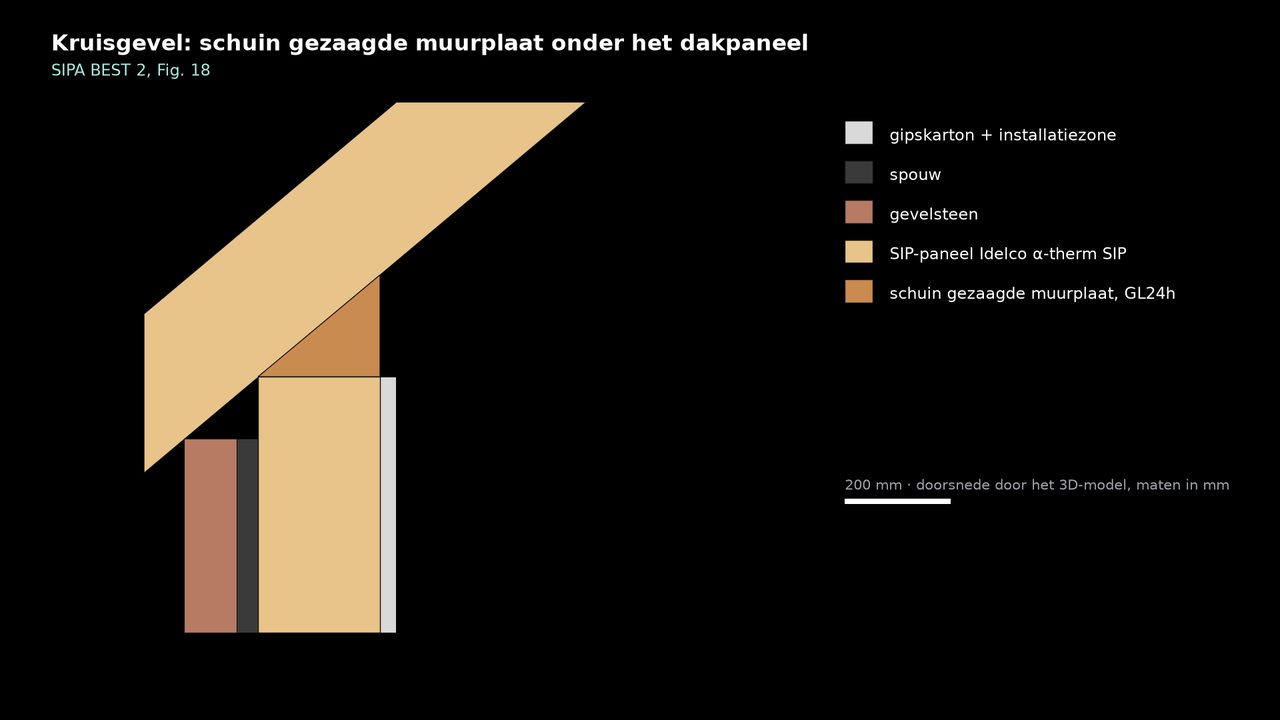

| aansluitingen | SIPA BEST 2, Basic SIP Design and Engineering: platformvloer (Fig. 15), hangende vloer (Fig. 16), schuin gezaagde wand (Fig. 17), muurplaat op een recht gezaagde wand (Fig. 18). Systeemregels van deze woning: I-liggervloeren; zolder: hangende vloer tegen de dakvoetwand (SIPA Fig. 16), wand schuin gezaagd tot onder het dakpaneel (Fig. 17), op de zolder stopt de vloer daardoor aan de binnenkant van de wand; dak op nokbalk en gording. |

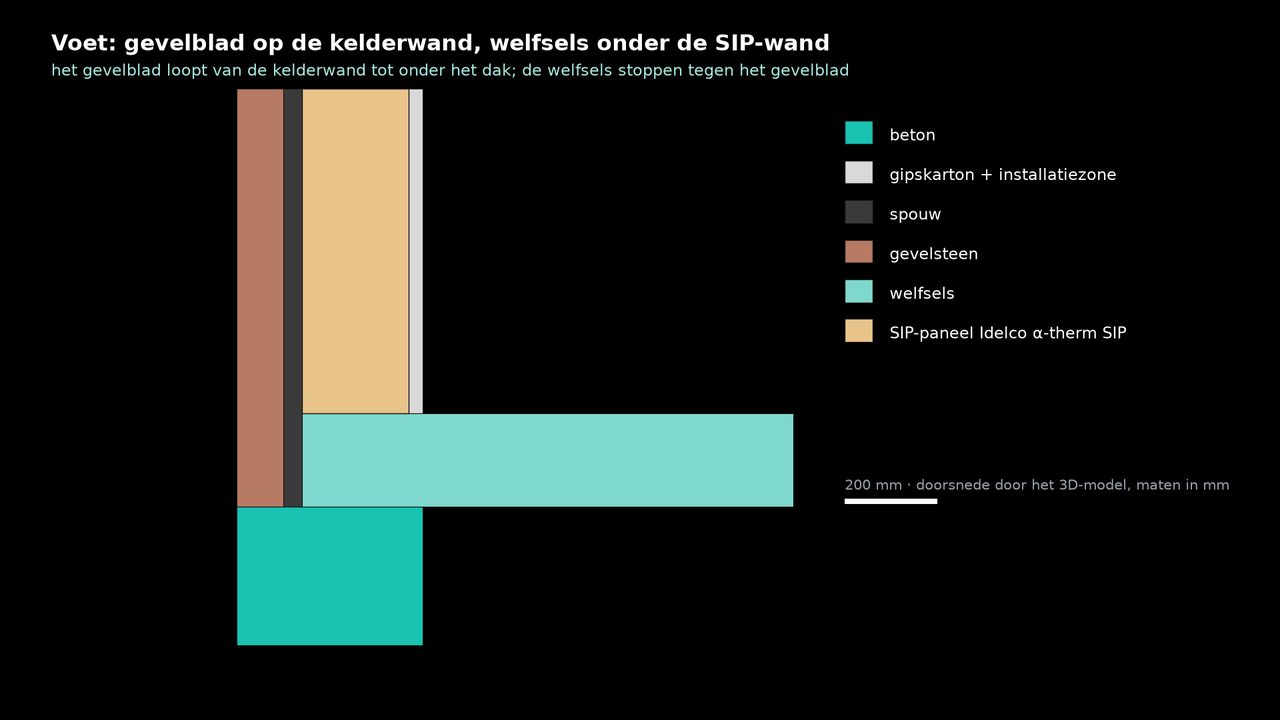

| voet | gevelblad van gevelsteen en spouw op de kelderwand (bovenkant −0,40); de welfsels lopen onder de SIP-wand door tot tegen het gevelblad en liggen 260 mm op de kelderwand van 400 mm (aanname) |
| dakvlakken | aan de nok en in de kil is elk dakpaneel verticaal gezaagd op de lijn van de nok of de kil, zodat twee panelen in één naad samenkomen; dat geldt voor dakvlakken met dezelfde helling (aanname) |
| paneelraster | verticaal per 1,20 m, met een voeg aan beide kanten van elke opening; dak van goot naar nok, voeg halverwege op de gording |
| isolatie | PIR Idelco α-therm SARKING XTRA λ 0,022 |
| wind en sneeuw | EN 1991-1-4: 26 m/s, terreinklasse II · EN 1991-1-3: 0,5 kN/m² |
| vloer | nuttige last 2,0 + 0,5 kN/m² (EN 1991-1-1); doorbuiging L/300, eigenfrequentie ≥ 8 Hz, puntlast 1 kN ≤ 1,5 mm (gekozen grens) |
| warmte | binnen 20 °C leefruimte en bureel, 24 °C badkamer, 18 °C overige ruimtes, 16 °C zolder; koudebruggen + 0,05 W/m²K |
| ramen en ventilatie | ramen U 1,1 en g 0,5; ventilatie D met 85 % warmteterugwinning; luchtdichtheid n50 1,5 h⁻¹ |
| zomer | EnergyPlus, ontwerpdag Brussel 29,0 °C, koelen tot 26 °C, zonder zonwering; voorgevel naar het noordwesten |
